重工行业防止机械伤害工程实践——门式起重机解决方案

联锁装置

重工行业

方案实施

重工行业

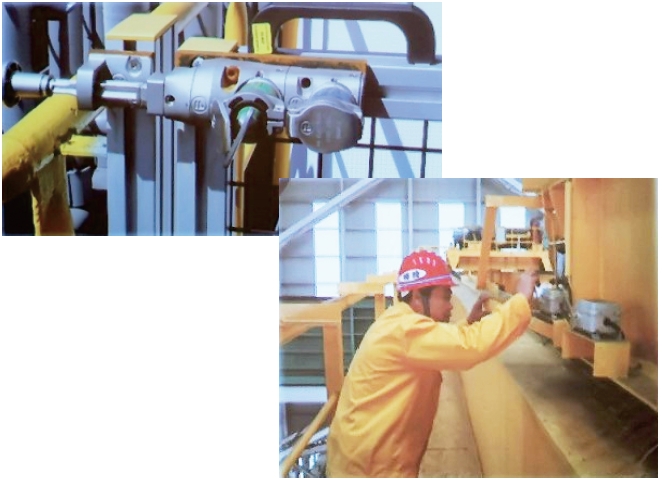

案例:人员进入起重机顶部检修,机器误启动,发生坠落伤害。

解决方案:司机驾驶室启动钥匙拔出后,插入顶部安全围栏门,打开围栏开展检修工作,其他任何人无法启动设备。

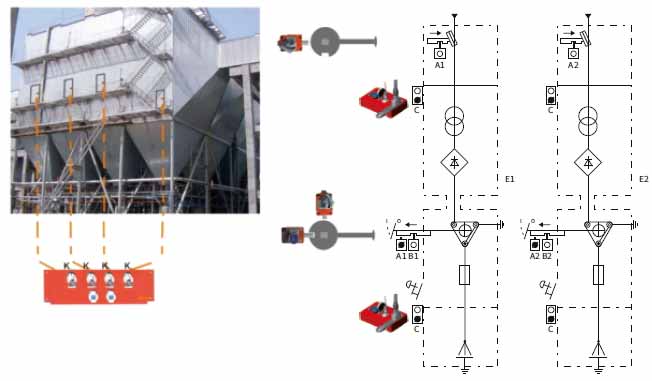

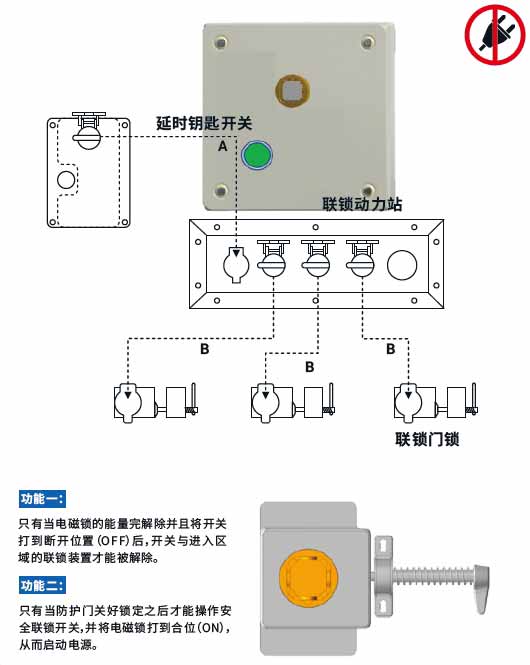

静电除尘器机械钥匙联锁方案

静电除尘器

电源进线开关、隔离刀闸与入孔门之间系统的五防机械闭锁

–断开400V进线开关电源,将其锁定在断开位置,拔出钥匙A;
–将钥匙A插入到整流变隔离刀闸处将其解锁,转动操作手柄将其打到接地位置。转动钥匙A1将其锁定在接地位置,拔出钥匙A1;
–将钥匙A1插入联锁动力站;
–依次将所有电源开关断开并接地,将所有的接地钥匙B1,C1…插入联锁动力站;
–当所有联锁动力站接地钥匙插入并转动,释放出除尘器本体入孔门的安全钥匙,从而打开入孔门进行检修;
–如要送电,必须全部检修人员撤出,入孔门关闭才可实现。

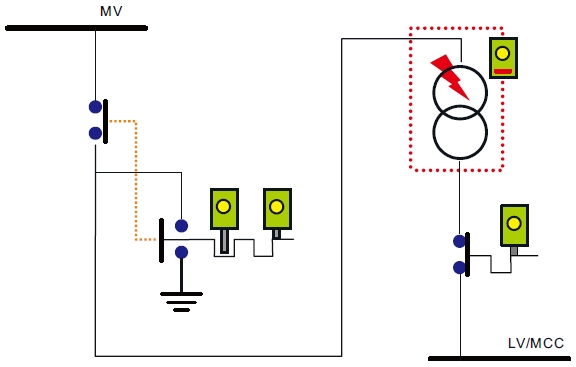

变压器机械钥匙联锁方案

变压器

联锁说明:

–断开400V开关,拔出钥匙A;
–断开6KV开关,并将接地开关锁定在接地状态,释放出钥匙B;
–将钥匙A、B插入联锁动力站交换出钥匙C1,C2;
–拿钥匙C1,C2分别打开变压器前后门;
–检修完毕,反向完成上述操作,完成送电。

开关柜机械钥匙联锁方案

开关柜

联锁说明:

当断路器断开并拉至检修(或实验)位置,动力锁将其锁在检修(或实验)位置,释放出K钥匙;用钥匙K给开关柜后绝缘测试小门门锁解锁方能打开后柜门绝缘测试小门测绝缘。测试结束,反向操作,才能恢复断路器正常操作。

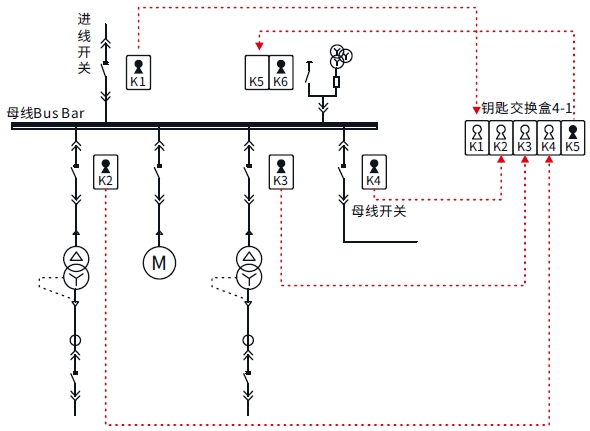

母线检修机械钥匙联锁方案

母线检修机

联锁说明:

1、分别断开进线开关、至变压器侧馈线开关、母联开关后,拔出钥匙
K1,K2,K3,K4,将其锁定在检修或实现位置;
2、将上部拔出钥匙插入联锁动力站4-1,交换出钥匙K5;
3、用钥匙K5给母线接地刀或母线接地小车解锁,解锁后将其接地并拔出钥匙K6作为闭锁总钥匙,由检修负责人保管;
4、投入运行,反向以上操作即可。

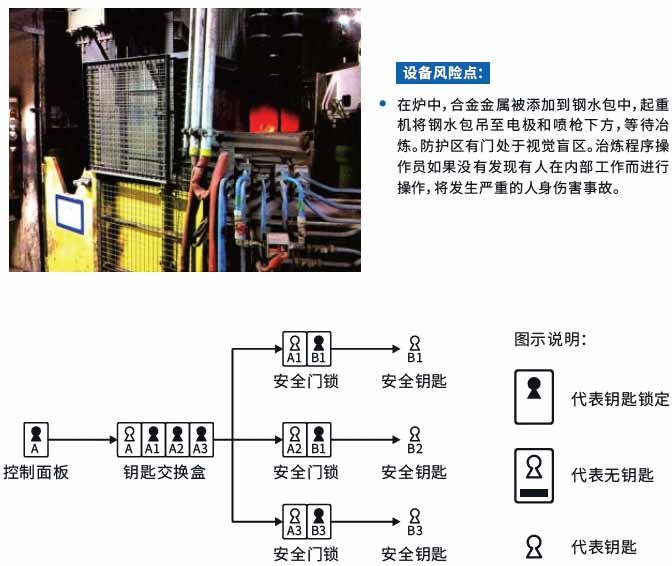

板坯连铸厂钢包炉区域安全联锁方案

铸造炉

联锁说明:

工作人员需要进入防护区域时,拔出控制⾯板上的钥匙A,此时钢化炉电源被断开。将该钥匙插入钥匙交换盒置换出门锁钥匙A1/A2/A3,将钥匙A1插入安全门锁置换出安全钥匙B1,防止门被误关。当工作结束后,所有钥匙放回到钥匙交换盒时,控制⾯板钥匙才能归位,冶炼程序才能被启动。

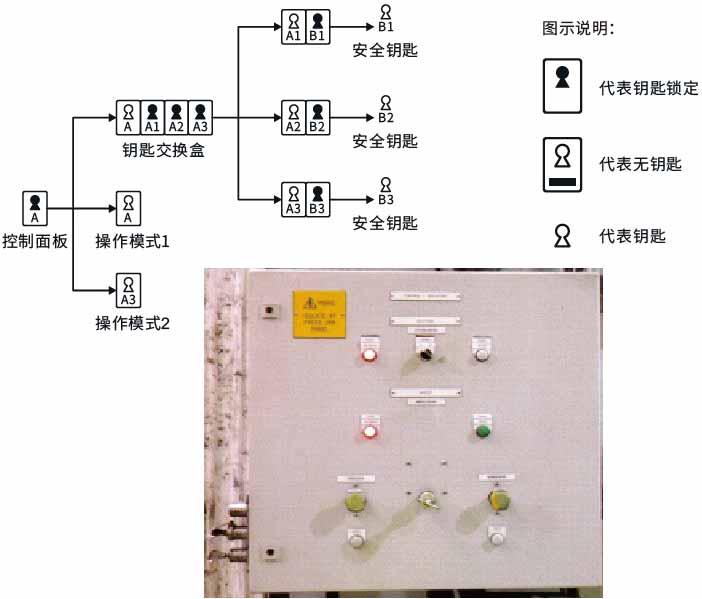

轧钢车间加工设备安全联锁方案

车间设备

联锁说明:

–操作人员需要修改设备操作模式时,拔出控制⾯板正面中间的授权钥匙A,插入需要修改设备对应的锁中进⾏修改;
–如果操作人员需要进入围栏内部,将授权钥匙插入控制⾯板侧面的交换盒,置换出门锁钥匙A1A2A3。工作完成后关上门并通过钥匙交换盒将授权钥匙A归位,设备可重新启动。

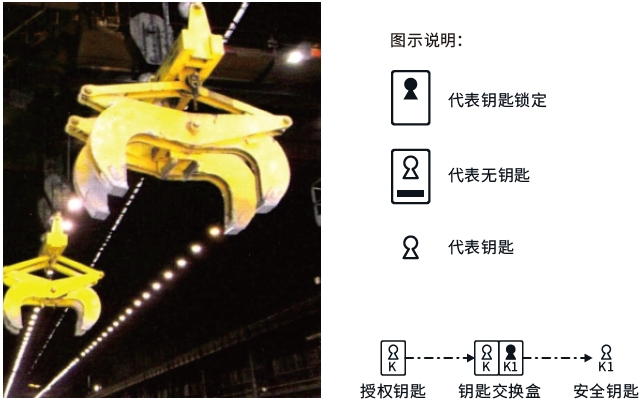

起重机设备安全联锁方案

起重设备

联锁说明:

控制室安装钥匙交换盒。需要操作起重机时,驾驶员将授权钥匙K插入钥匙交换盒,置换出安全钥匙K1。此时可以操作起重机。如有需要,可以在钥匙交换盒上加挂锁,使得驾驶员不能置换出安全钥匙。

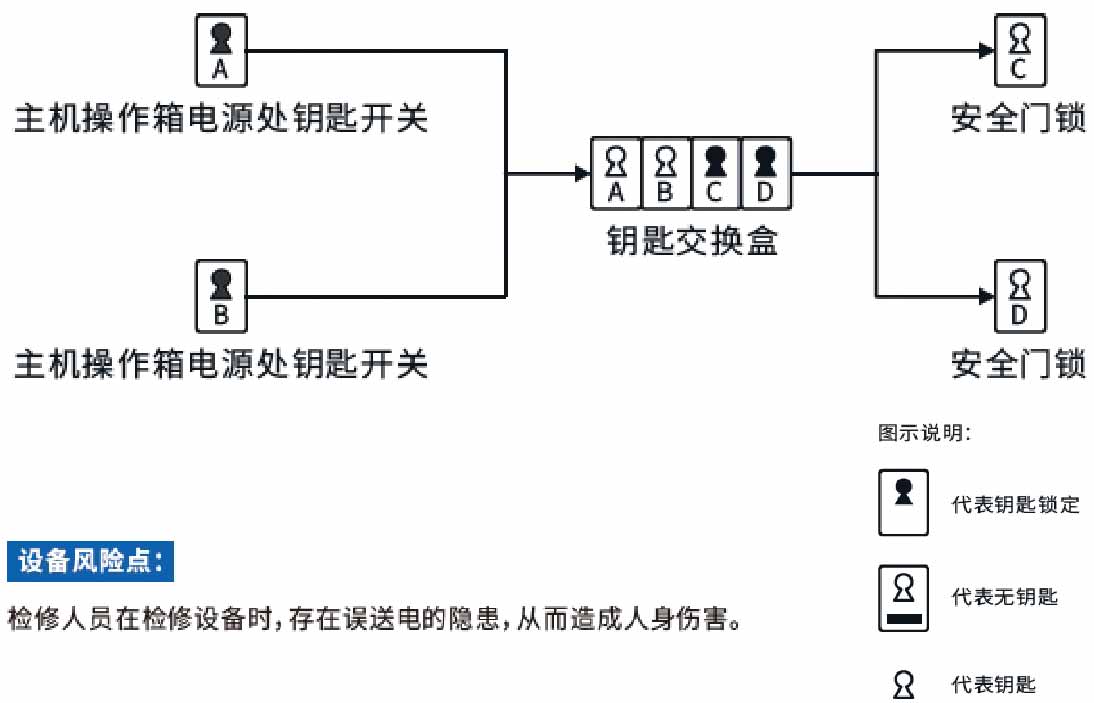

炼钢厂烧结机设备防护安全联锁方案

烧结设备

联锁说明:

工作⼈员需要进入区域⼯作时,旋转取出烧结机主机操作箱电源处钥匙开关A钥匙以及主机主传动B电机操作箱电源处钥匙开关B钥匙,将钥匙A、 B插入钥匙交换盒,置换出2把门锁钥匙C、D。分别用C、D打开相应的检修门进入区域进行检修。检修完毕,C、D钥匙归位才能取出A、B钥匙启动烧结机。
